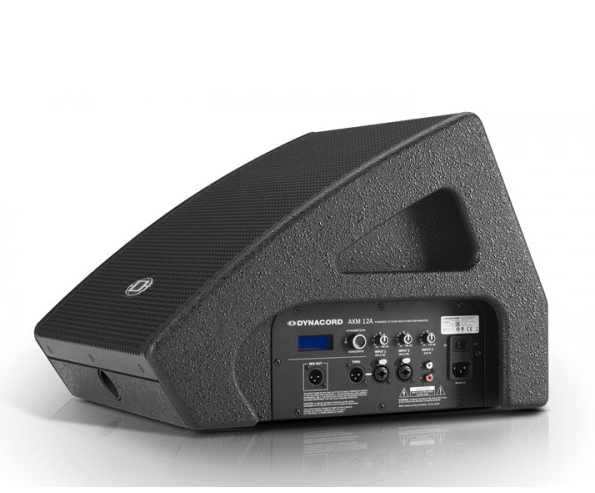

Ovaj monitorska zvučna kutija kombinuje veoma kompaktne dimenzije sa visokim akustičnim odzivom (maksimalni zvučni pritisak 128dB), zahvaljujući visoko-kvalitetnom 12”+1,75” koaksijalnom zvučniku, ugrađenom digitalnom signal procesoru i internim pojačavačem sa ukupno 520W/IHF-A (360W Lo + 160W Hi) maksimalne dinamičke snage.
Integrisani audio mikser obezbeđuje 3 ulazna kanala: prvi i drugi mikrofonski/linijski sa kombinovanim XLR/džek konektorom i stereo ulaz sa činč ulaznim konektorima. DSP nudi 5 fabričkih podešavanja (IIR filtri kada se koriste za monitoring i FIR filtri kada se koriste za glavno ozvučenje) i 5 korisničkih memorija za sopstvena podešavanja, 3 bend ekvalizere (low, hi i paramertički mid), podesivi low-cut filter i podesivi notch filter za eliminaciju mikrofonije. Korišćenje je jednostavno preko LC displeja i jednog rotacionog tastera. Dodatni XLR izlaz se koristi za povezivanje direktnog ili izmiksovanog signala.
Kućište je napravljeno od brezine iverice debljine 15mm sa visoko izdržljivom lakiranom površinom i prednje čelične mrežice. Sa 33°, monitroski ugao je optimizovan za manje bine, a minimalne dimenzije dozvoljavaju savršenu blizinu umetnika. Ručica i dve udubljene drške pomažu lakom transportu i postavljanju.
Integrisani nosač za stalak sa prednje strane omogućava dodatne mogućnosti primene, kao što su manji sistemi ozvučenja, dopunsko monitorsko ozvučenje, “delay” ozvučenje (signal procesor omogućava kašnjenje do 100m u koracima od 0,1m), ili čak konfigurisanje ekstremno kompaktnog trosistemskog aktivnog sistema, u kombinaciji sa aktivnim subovima.
Maximum amplifier output capability, IHF-A 520 W
Low amplifier power 360 W IHF-A, 260 W RMS
Mid-high amplifier power 160 W IHF-A, 75 W RMS
Maximum SPL (1 meter) 128 dB (calc.)
Frequency range (-10 dB) 50–20000 Hz
Coverage angle nominal 90° horizontal x 90° vertical
Crossover frequency 1.6 kHz
Transducer DCX 12300, 12-inch/1.75-inch 2-way coaxial transducer with lightweight neodymium compression driver
Audio sockets -
Inputs 2 x Mono XLR/Jack socket (MIC/LINE), switchable phantom power (+15 V) 1 x Stereo RCA (AUX IN)
Outputs 1 x XLR THRU (parallel to MIC/LINE 1) 1 x XLR MIX OUT
Equalization -
Low shelving filter ±10 dB / 60 Hz
Mid peak filter ±10 dB / 70–12000 Hz
High shelving filter ±10 dB / 12 kHz
Filter -
Low-cut filter f = 50–200 Hz, 12 dB/oct.
Feedback filter 70–10000 Hz, Notch, -10 dB
Master delay 0–100 m
Settings 5 factory presets, 5 user settings
Display Blue backlit LC-display, dimmable
AC power input 100–240 V AC, 50–60 Hz
AC power consumption 0.8–0.5 A
Cooling Passive
Safety class I
Operating temperature 0 °C to 40 °C
Product dimensions (Width x Height x Depth) 414 x 339 x 484 mm
Net weight 14.9 kg
Shipping weight 18.4 kg
Enclosure material 15 mm birch plywood
Enclosure finish Heavy duty structured lacquer
Color Black (RAL 9005, jet black)
Grille Powder coated steel, acoustic foam
Pole mount adaptor 1
Handles 1 x bar carry handle, 2 x recessed grip
